Kits de Juntas Aislantes y Bridas

Los kits de juntas aislantes y las bridas de acero son componentes esenciales para la seguridad y el correcto funcionamiento de las líneas ferroviarias. Los kits de junta aislante permiten el aislamiento eléctrico entre carriles, evitando cortocircuitos en los sistemas de señalización. Por su parte, las bridas de acero garantizan una unión mecánica robusta y duradera entre los extremos del carril.

Para las situaciones de emergencia o reparaciones puntuales, disponemos de bridas provisionales, diseñadas para fijar mecánicamente las bridas de acero al carril de forma rápida y segura, asegurando la continuidad de la vía hasta su reparación definitiva.

Juntas aislantes encoladas y bridas de acero para todo tipo de carriles.

Las juntas aislantes ferroviarias y bridas de acero son elementos esenciales para la seguridad y el correcto funcionamiento de las líneas férreas. Nuestras soluciones permiten el aislamiento eléctrico entre carriles, previenen cortocircuitos en los sistemas de señalización y aseguran una unión mecánica robusta, facilitando tanto la instalación como el mantenimiento. Disponemos de distintos modelos adaptados a cada perfil de vía: juntas aislantes encoladas con cola de secado rápido o tradicional, opciones en fibra de vidrio y madera baquelizada diseñadas para soportar ambientes exigentes y resistir el desgaste y la humedad. Nuestras bridas de acero, incluidas las de reparación urgente, garantizan la máxima resistencia y fiabilidad en todo tipo de carriles.

Contamos con certificación y experiencia demostrada en proyectos internacionales. Nuestro equipo técnico asesora en la selección del producto más adecuado para cada aplicación, apostando por la calidad y la eficiencia en soluciones ferroviarias.

Diseñamos, fabricamos y suministramos todo tipo de juntas aislantes y bridas de acero.

  • Kits de Juntas Aislantes Encoladas para todo tipo de carriles, con 4 o 6 tornillos.
  • Cola de secado normal (7 horas) y cola rápida (1 hora) disponibles.
  • Kits de Juntas Aislantes en Fibra de vidrio.
  • Kits de Juntas Aislantes en madera baquelizada.

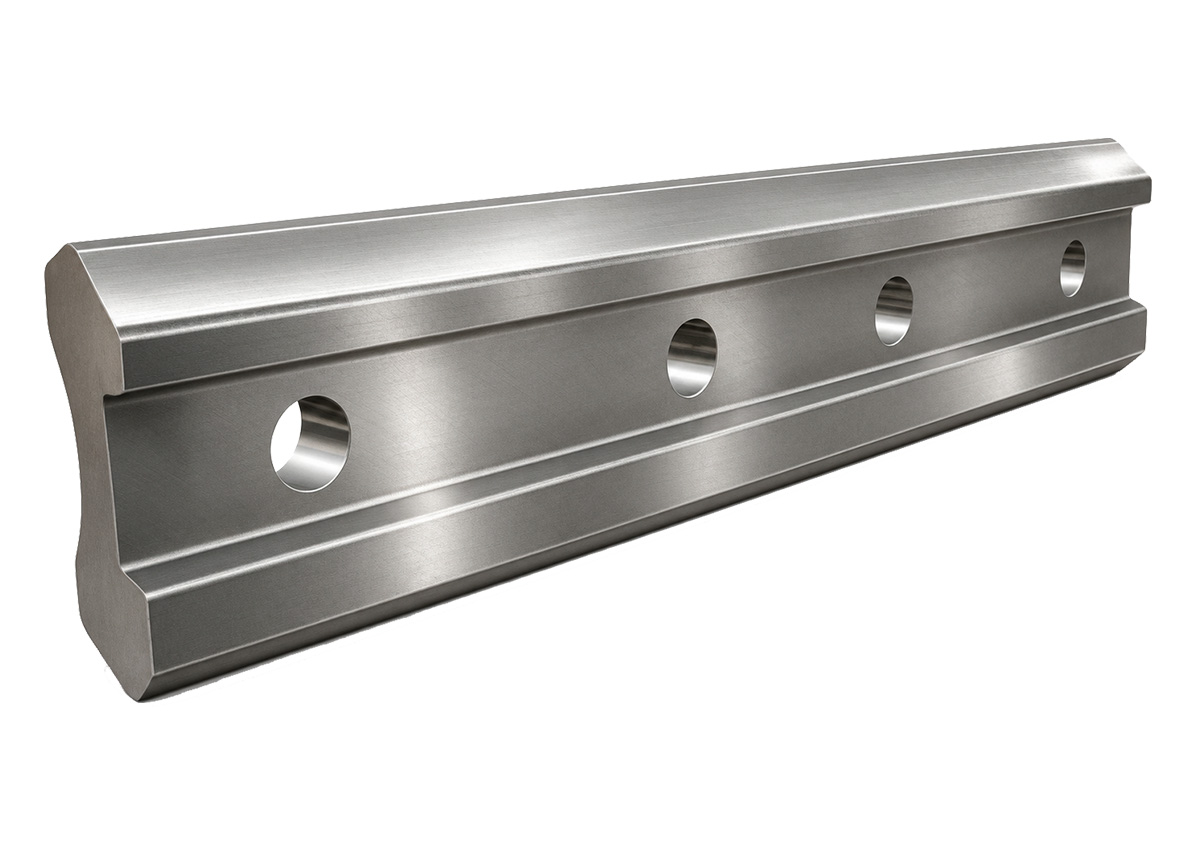

  • Bridas de acero y bridas de reparación urgente.

Kits de juntas aislantes, bridas de emergencia y bridas provisionales

Kits de Juntas Aislantes Encoladas

Los Kits de Juntas Aislantes Encoladas (JAE) son una solución integral para el aislamiento eléctrico entre carriles, compuestos por dos bridas de acero aisladas, tornillería de alta resistencia, casquillos y separadores aislantes, y un adhesivo bicomponente especialmente formulado. Diseñado para garantizar una unión mecánica robusta y un aislamiento eléctrico fiable.

+ INFO

Características principales:

  • Configuración adaptable: Disponible con bridas de 4 o 6 agujeros, según las necesidades del cliente.
  • Doble opción de adhesivo: Disponible en versión de secado normal (7 horas) para intervenciones programadas, o cola rápida (1 hora) para reparaciones urgentes.
  • Validado por ADIF.

Componentes del kit:

  • 2 bridas de acero aisladas (4 o 6 agujeros).
  • 4 o 6 tornillos de alta resistencia con sus correspondientes tuercas y arandelas.
  • 4 o 6 casquillos aislantes.
  • 1 separador aislante.
  • Cola aislante bicomponente.

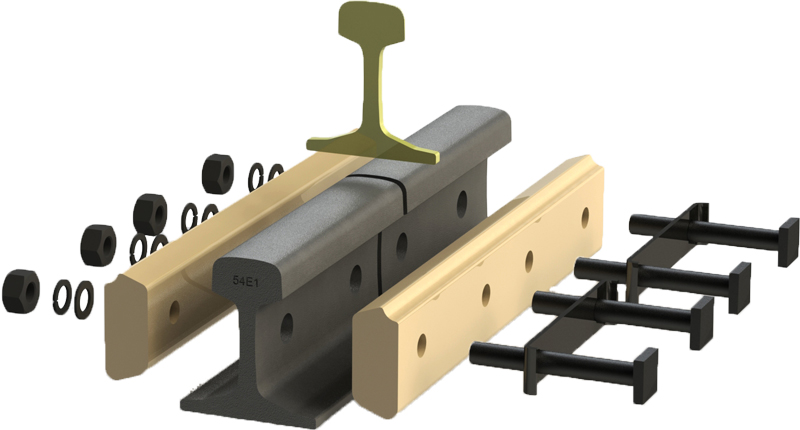

Kits de Juntas Aislantes de Material Sintético

Los Kits de Juntas Aislantes de Material Sintético son una solución de montaje rápido y sencillo para el aislamiento eléctrico entre carriles. No requieren ningún tipo de adhesivo, la unión se realiza únicamente mediante tornillería. Están diseñados para aplicaciones donde se prioriza la rapidez de instalación.

+ INFO

Componentes del kit:

  • 2 bridas de material sintético.
  • 2 pletinas metálicas antigiro.
  • 4 tornillos con sus correspondientes tuercas y arandelas.
  • 1 separador aislante.

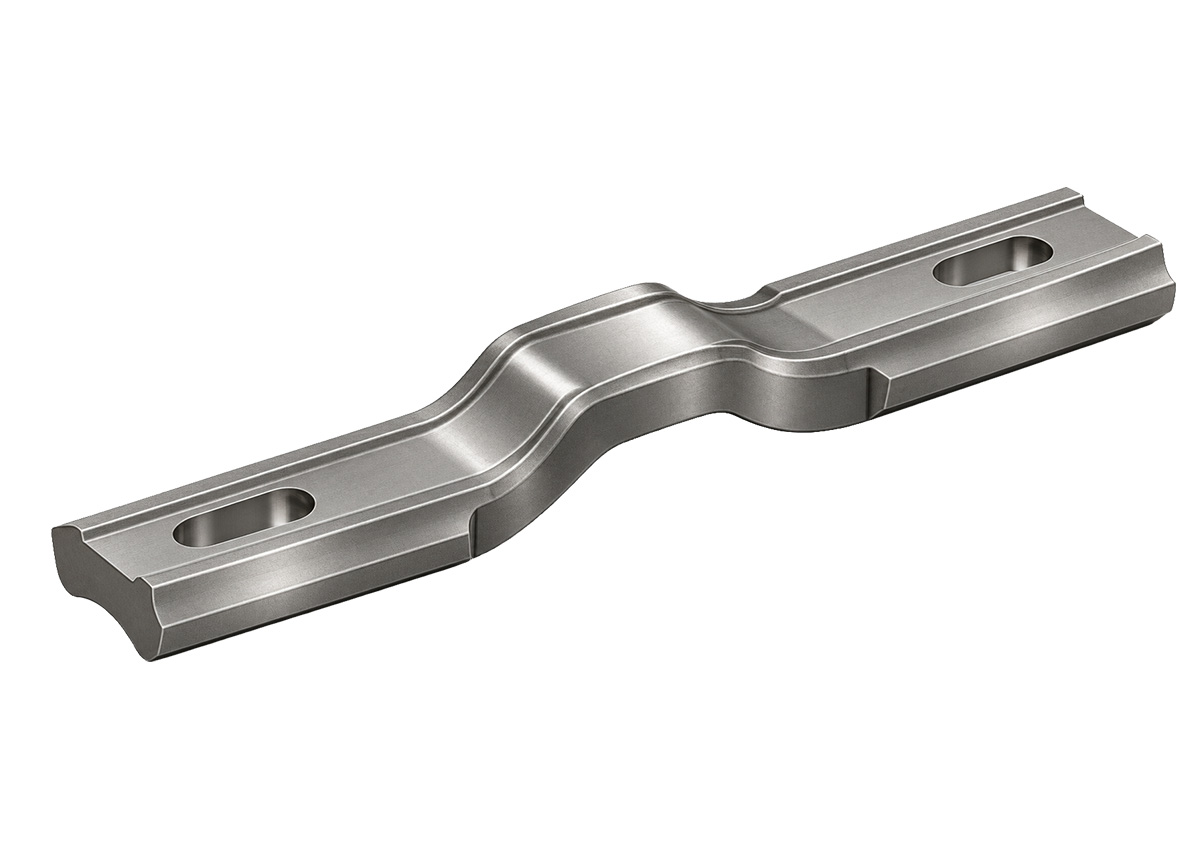

Bridas de Emergencia

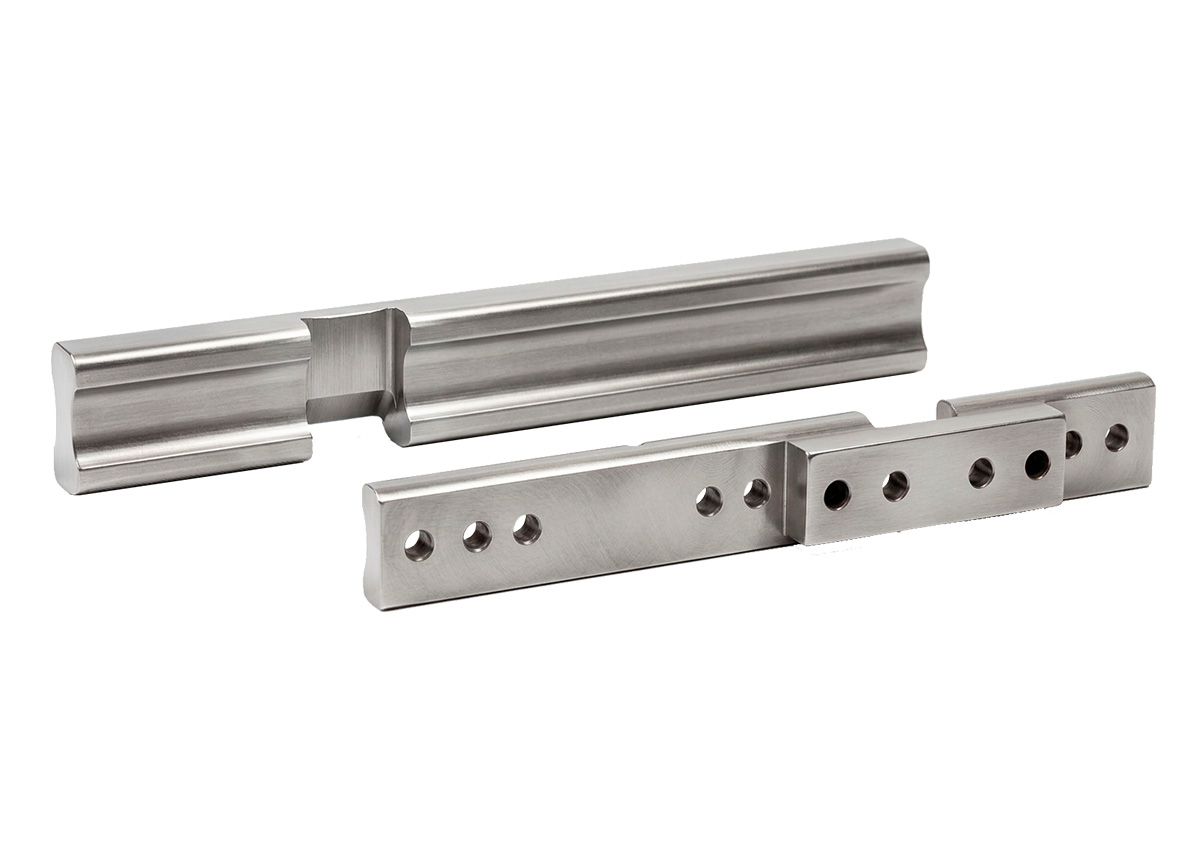

Bridas Provisionales

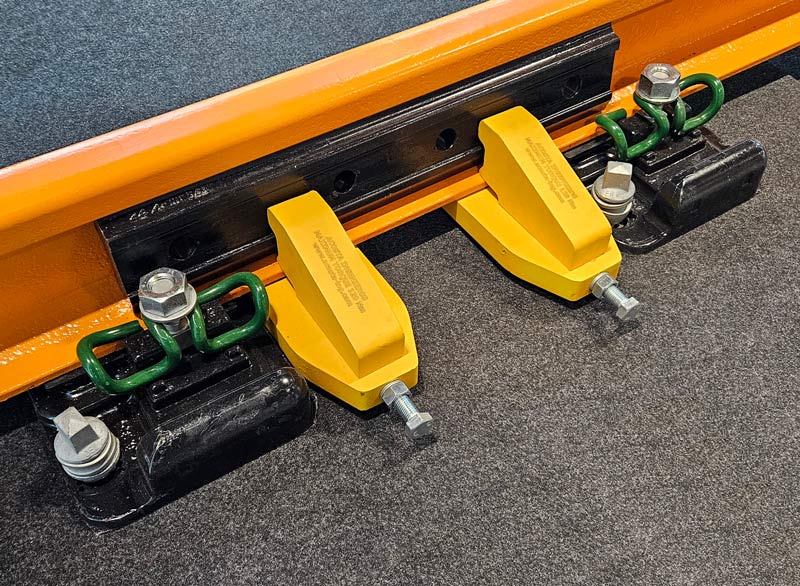

Acosta Rail Clamp Slab Track

El Sistema Acosta Rail Clamp Slab Track es una solución innovadora diseñada específicamente para la reparación de roturas en carriles ferroviarios situados sobre vías en placa (slab track) con un espesor mínimo de 35 mm. Este sistema permite realizar intervenciones rápidas, seguras y permanentes sin necesidad de repicados de la plataforma de la vía ni interrumpir prolongadamente el servicio ferroviario.

+ INFO

Características principales:

  • Compatibilidad estructural: Diseñado para integrarse eficientemente en vías en placa, respetando su integridad estructural y garantizando una distribución homogénea de cargas.
  • Instalación rápida: Permite una intervención in situ con mínima afectación del entorno y del trazado, facilitando el restablecimiento rápido de la circulación ferroviaria.
  • Espesor mínimo requerido: Puede ser instalado eficazmente en vías en placa con un espesor mínimo de 35 mm, ideal para infraestructuras modernas y ligeras.

Aplicaciones:

  • Reparación de roturas del carril.

Ventajas del sistema:

  • Reducción de costes operativos y de mantenimiento.
  • Mayor disponibilidad de la infraestructura ferroviaria.
  • Mejora en la seguridad y estabilidad de la vía.
  • Validado por ADIF.

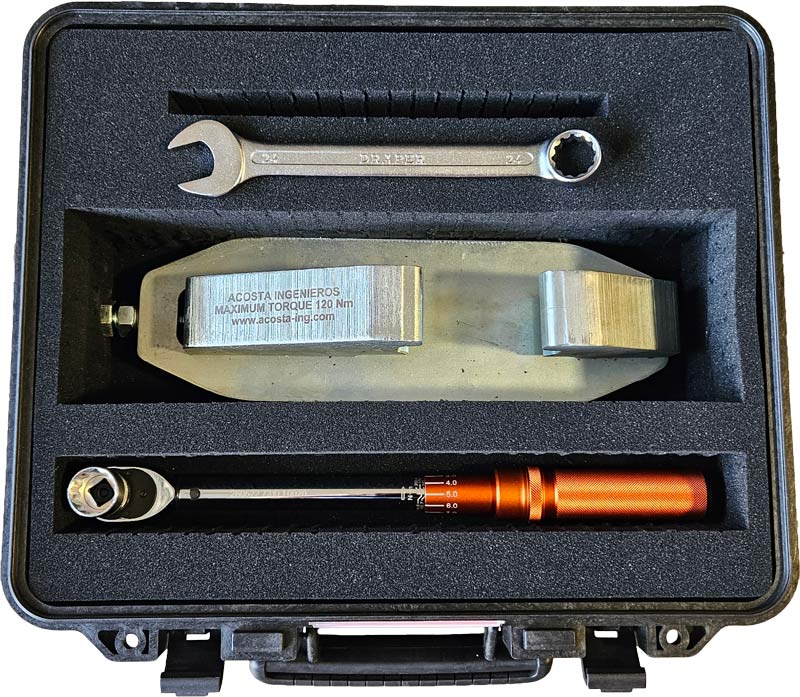

Kit Emergencia Acosta Rail Clamp Slab Track

A petición del cliente, el sistema Acosta Rail Clamp Slab Track se puede suministrar en formato de Kit de Emergencia, facilitando su almacenamiento, transporte e intervención inmediata ante cualquier incidencia en la vía.

+ INFO

El Kit de Emergencia incluye:

  • 1x Maleta de transporte de alta resistencia.
  • 1x Mordaza Acosta Rail Clamp Slab Track.
  • 1x Llave dinamométrica tarada a 120 Nm.
  • 1x Llave fija para M16.
Descargar Catálogo Técnico
